Pour vos assemblages de charpentes bois, choisissez ce sabot à ailes intérieures SAI de la marque Simpson Strong-Tie, gage de qualité et d’esthétisme.
Domaines d’utilisation :
- Solives
- Pannes
- Lisses et montants de bardage
- Poteaux poutres
Supports :
- Porteur : bois massif, bois composite, bois lamellé-collé
- Porté : bois massif, bois composite, bois lamellé-collé

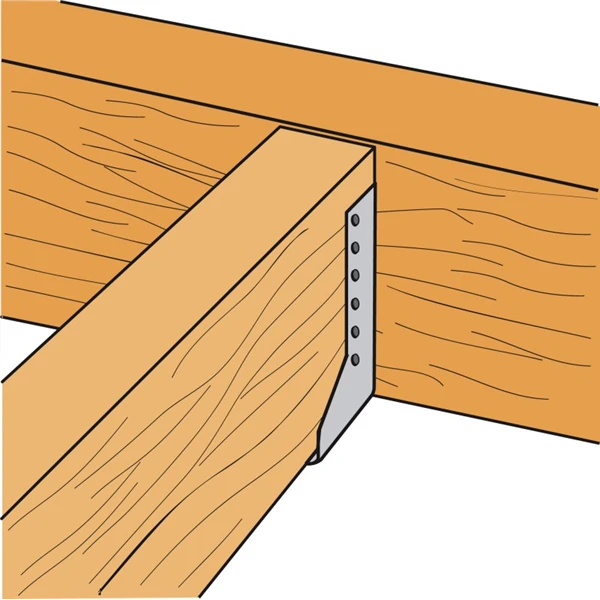

Mode d’installation sur bois :
- Tracez l’emplacement de la poutre portée sur le porteur
- Présentez le sabot et préfixez les ailes de chaque côté
- Ajustez le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert sur le haut pour faciliter l’installation de la poutre portée
- Finalisez la fixation sur chaque aile
- Présentez la poutre portée dans le sabot et fixez-la en clouage partiel ou total
Caractéristiques techniques
| Conditionnement | 1 sabot à ailes intérieures SAI Simpson Strong-Tie |
| Usage | Assemblages de charpentes bois |
| Composition | Acier galvanisé Z275 |
| Perçages sur porteur (Ø 5 mm) | 20 |
| Perçages sur porté (Ø 5 mm) | 12 |
| Norme | NF EN 10346 |
| Classe d’emploi pour le bois | Classe 2 |
| Couleur | Gris métallisé |
| Poids | 400 grammes |

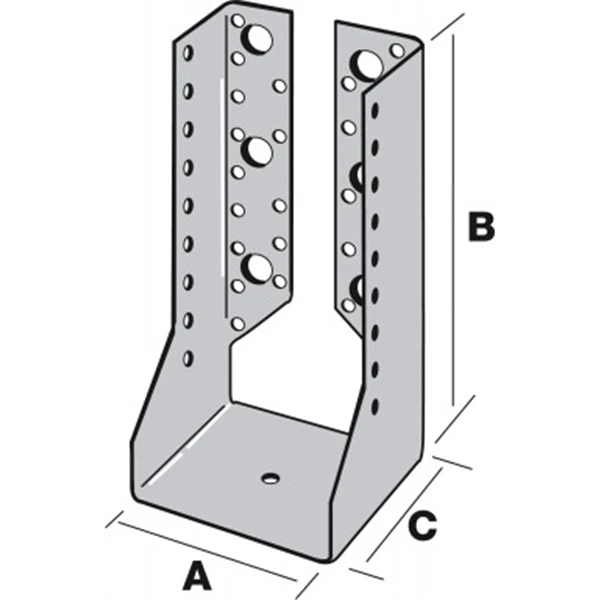

Dimensions du sabot :
| Largeur (A sur le dessin) | 64,00 mm |
| Hauteur (B sur le dessin) | 158,00 mm |
| Profondeur du fond (C sur le dessin) | 76,00 mm |
| Largeur des ailes (D sur le dessin) | 34,00 mm |
| Profondeur totale (F sur le dessin) | 82,00 mm |
| Épaisseur (t sur le dessin) | 2,00 mm |
Dimensions de la poutre :
| Largeur minimale | 62,00 mm |
| Largeur maximale | 64,00 mm |
| Hauteur minimale | 168,00 mm |
| Hauteur maximale | 237,00 mm |
